물류창고 와이파이 14대, 랙 사이 끊김부터 잡습니다

창고에서 제일 많이 듣는 말이 "여기서만 자꾸 끊겨요"입니다. 피킹하다 PDA가 먹통이 되면 작업자가 스캐너를 들고 통로 밖으로 걸어 나옵니다. 물류창고 와이파이를 사무실 기준으로 깔면 이 현상이 잘 생깁니다. 랙에 물건이 차 있으면 전파가 랙 한 줄도 제대로 넘어가지 못하기 때문입니다.

아래는 연면적 3,000㎡, 랙 높이 6m짜리 단층 상온 창고를 놓고 잡은 구성입니다.

01피킹하다 PDA가 끊기는 곳은 대체로 세 군데입니다

끊기는 곳을 도면에 표시해 보면 대체로 세 군데로 모입니다.

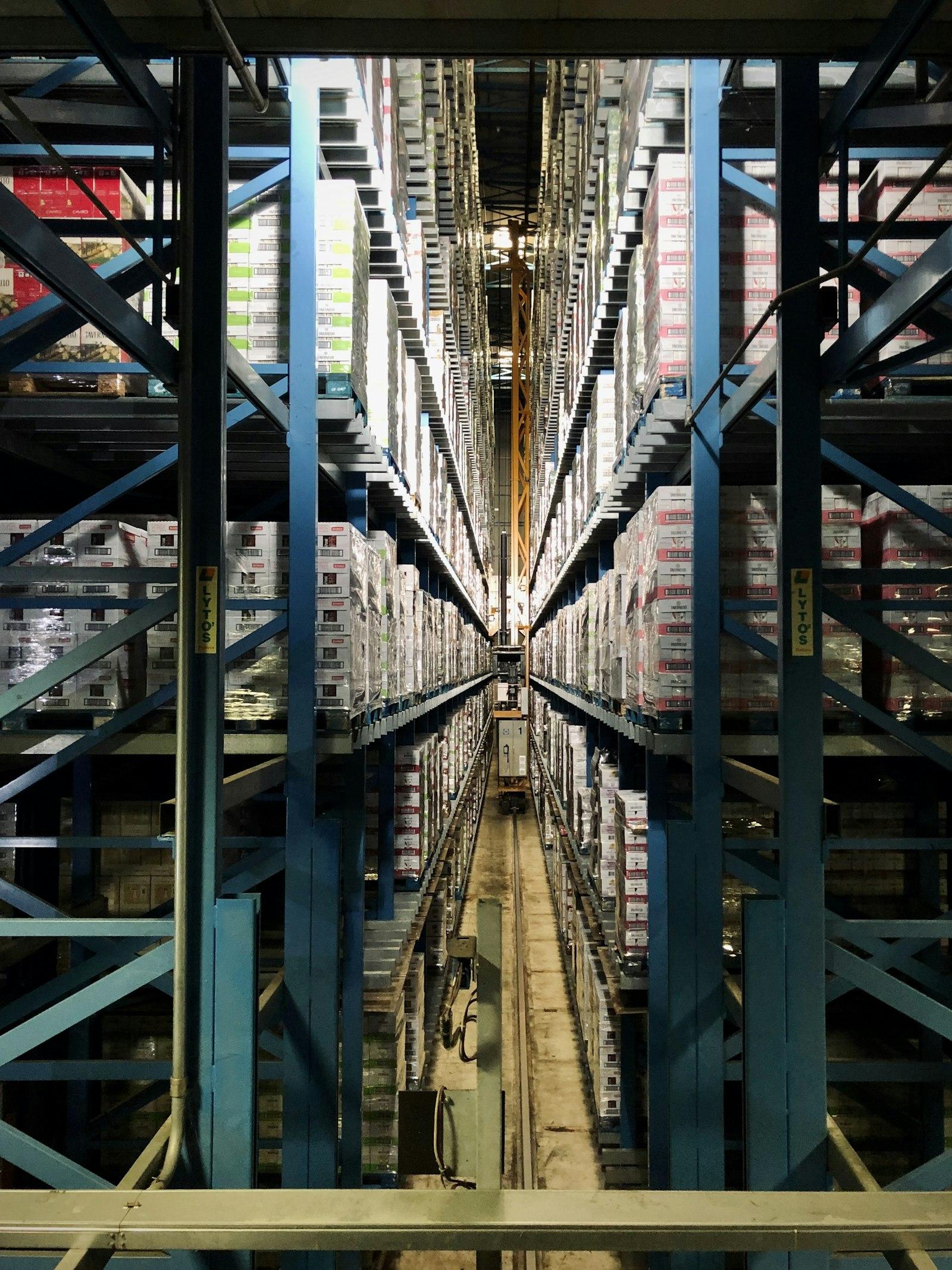

• 랙 통로 한가운데. 양옆 6m 랙이 벽 노릇을 합니다. 통로 끝에 AP 하나만 있으면 가운데에서 신호가 절반으로 떨어집니다.

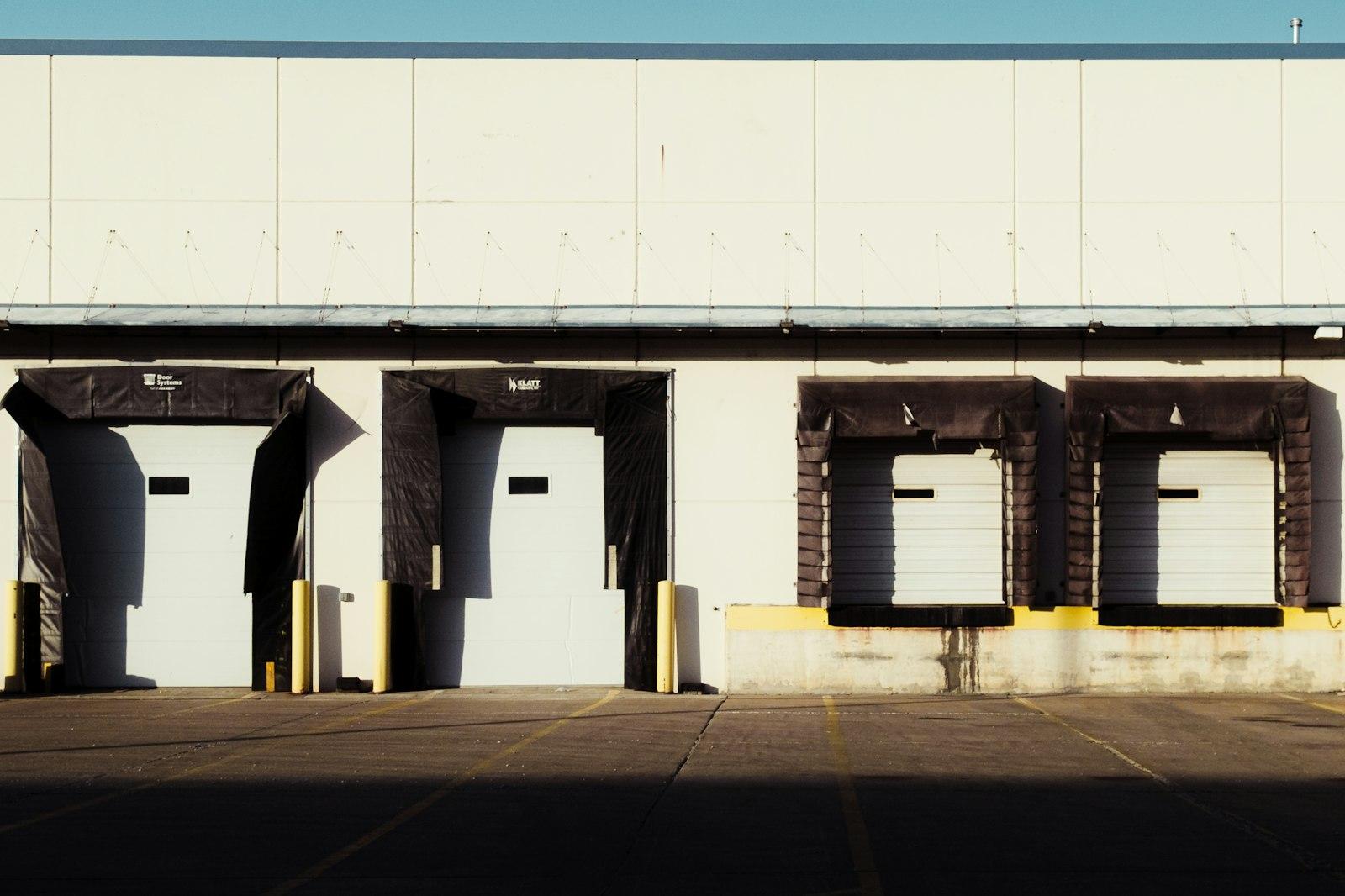

• 상하차 도크 앞. 셔터가 열리면 신호가 밖으로 새고, 트럭이 들어와 서면 차체가 막습니다.
• 재고에 따라 바뀌는 구역. 랙이 비었을 때 신호가 잡히던 곳이 물건을 채우면 안 잡힙니다.

02들어간 장비와 수량

03AP는 면적이 아니라 랙 사이 통로를 따라 답니다

사무실은 면적을 나눠 AP를 놓습니다. 창고는 통로를 따라 놓습니다. 통로 다섯 줄에 두 대씩 열 대, 사무동에 세 대, 상하차 도크에 한 대를 잡아 모두 14대가 됐습니다. (베스트정보통신 현장 기준)

높이도 같이 정합니다. 9m 천장에 그대로 매달면 6m 랙 위로 신호가 지나가 버려서, 정작 사람이 서 있는 바닥 높이에서 약하게 잡힙니다. 랙 상단보다 조금 위, 대략 6.5m에서 7m 선에 달고 통로 쪽을 향하게 합니다.

PDA와 사무실 노트북은 같은 망에 붙이지 않습니다. 작업용 PDA는 창고 무선망에, 노트북은 업무망에 붙입니다. 무선 와이파이 구성에서 이 분리를 먼저 정하고 AP 위치를 잡습니다.

04AP를 더 달았는데 같은 곳에서 또 끊기는 경우

끊기는 구간이 나오면 AP를 한두 대 더 다는 쪽으로 손이 먼저 갑니다. 그런데 대수를 늘린 다음에 오히려 더 자주 끊긴다는 연락이 오는 일이 있습니다. 창고에서는 대수보다 아래 두 가지가 먼저 문제를 만듭니다.

• 같은 채널을 쓰는 AP가 가까이 붙은 경우. 두 장비가 같은 주파수를 번갈아 쓰게 되면서 둘 다 느려집니다. 음영 구간을 메우려고 AP만 더 달고 채널과 출력을 다시 잡지 않으면 이렇게 됩니다.
• 스캐너가 멀어진 AP를 계속 붙들고 있는 경우. 작업자가 다음 통로로 넘어갔는데도 PDA가 앞 통로의 AP에 붙어 있다가, 신호가 거의 끊긴 뒤에야 가까운 AP로 옮겨 붙습니다. 그 사이에 넘기던 작업 내용이 서버까지 가지 못합니다.

무선 장비 제조사의 창고 설계 가이드도 같은 이야기를 합니다. 창고에서 전파를 가장 크게 막는 물건은 랙이고, 같은 창고 안에서도 통로마다 신호가 줄어드는 정도가 달라서 비는 구간이 생긴다는 것입니다. 그래서 AP 위치를 정할 때 랙 높이와 천장 높이를 같이 봅니다. 대수를 늘리기 전에 통로를 걸어 다니며 재 보는 순서가 먼저입니다.

옮겨 붙는 속도를 빠르게 해 주는 기능이 들어 있는 장비도 있습니다. 다만 AP만 그 기능을 지원해도 소용이 없고, 쓰는 PDA 쪽에서도 같이 지원해야 합니다. 스캐너를 새로 사기 전에 단말 사양서에서 이 부분을 확인해 두면 좋습니다.

05CCTV는 파손·오출고가 생기는 도크와 통로 위주로 18대를 답니다

창고에서 영상을 실제로 돌려 보게 되는 때는 대개 파손과 오출고입니다. 그래서 카메라는 사람이 물건을 옮기고 싣는 지점에 답니다. 도크 4대, 랙 통로 8대, 외곽 4대, 사무동 2대로 18대입니다.

18대를 30일 보관하면 용량이 얼마나 되는지를 먼저 계산합니다. 대수만 정하고 녹화기를 나중에 붙이면 용량이 모자라서 보관 일수가 저절로 줄어듭니다.

06인터넷 회선은 업무용·창고 무선용·CCTV용 세 개로 나눕니다

창고가 한 동이라고 인터넷을 회선 하나로만 넣으면, 사무실 PC와 PDA와 CCTV가 같은 회선을 나눠 쓰다 서로 느려집니다. 그래서 업무망, 창고 무선망, 관제망을 나눕니다.

1. 1업무망. WMS와 사무실 PC, 프린터가 붙습니다. 사무실 인터넷 대칭형으로 잡습니다.
2. 2창고 무선망. PDA와 태블릿 전용입니다. 여기가 느려지면 피킹이 멈추기 때문에 업무망과 섞지 않습니다.
3. 3관제망. CCTV 18대와 녹화기가 붙습니다. CCTV 영상이 업무용 회선 속도를 잡아먹지 않게 따로 둡니다.

07공사는 배선 → 설치 → 개통 → 실측 순으로 나눕니다

1. 1

   배선

   창고동 트레이와 UTP 포설입니다. 고소작업차가 들어가야 해서 지게차 동선과 겹치지 않는 시간을 미리 정합니다.

2. 2

   AP와 카메라 설치

   랙 상단 높이에 맞춰 AP 14대를 달고, 도크와 통로 카메라를 답니다.

3. 3

   개통과 망 분리

   인터넷 3회선과 IPTV 1회선을 개통하고 스위치에서 망을 나눕니다. 녹화기 용량과 보관 일수를 이때 설정합니다.

4. 4

   실측과 조정

   성수기 재고 상태를 가정하고 통로를 걸어 다니며 신호를 잽니다. 약한 구간이 나오면 AP 각도와 채널을 바꿉니다.

◆◆◆

창고 도면과 랙 배치도, 성수기에 재고가 얼마나 차는지만 알려 주세요. AP 대수와 위치를 먼저 정해 드립니다. 이미 쓰고 있는 창고라면 정보통신설비 유지보수로 실측부터 하는 편이 빠릅니다. 맡기는 범위를 어디까지 잡는지는 통신 유지보수 계약 범위에 정리해 두었습니다.

새로 넣는 공사든 쓰고 있는 창고의 손질이든 상담은 1661-3699(평일 09:00~18:00)로 주시면 됩니다. 다른 통신사를 쓰고 있어도 지금 구성을 보고 비교해 드립니다. 이미 쓰는 설비가 멈췄을 때는 장애센터 1544-8585가 24시간 접수합니다.
