객실이 두 층에 몰린 숙박시설, 영등포 IPTV 44대는 카운터 수납장에 스위치 3대로 나눴습니다

도심 숙박시설 중에는 건물 몇 개 층만 객실로 쓰는 곳이 있어요. 아래층은 상가나 다른 용도로 쓰고, 위층 두세 개 층에 객실을 몰아 두는 식입니다. 이런 건물은 층수는 적어도 한 층에 객실이 많아서, 장비함으로 모이는 선이 한 층에서만 수십 가닥이 됩니다.

서울 영등포구의 이 숙박시설이 그랬어요. 2025년 1월에 단체형 IPTV 44대를 넣었는데, 공사 배치표를 보면 객실이 4층에 25실, 5층에 17실로 두 개 층에 몰려 있습니다. 장비는 카운터의 나무 수납장 안에 넣었어요. 화면은 배치표에 객실 번호가 없는 것까지 합쳐 44대입니다.

01한 층에서 랜선 25가닥이 내려올 때 정리하는 법

셋톱박스는 화면마다 하나씩 붙고, 셋톱박스마다 장비함에서 오는 랜선이 한 가닥씩 필요해요. 그래서 4층에서만 선이 25가닥 넘게 내려옵니다. 이 정도 선이 한꺼번에 장비함으로 들어오면 그냥 꽂기만 해서는 금방 엉켜요. 그래서 층별로 먼저 묶고, 스위치도 층별로 나눠 꽂습니다.

스위치 하나에 꽂을 수 있는 선 수가 정해져 있어서, 25실짜리 층은 스위치 한 대로 다 받을 수 없을 때가 많아요. 이럴 때 한 층 선을 두 스위치에 나눠 꽂는데, 어느 방부터 어느 방까지가 어느 스위치인지 장비함 안쪽에 적어 두는 게 중요합니다. 「4층 401~412호는 첫째 스위치」처럼 한 줄이면 됩니다.

02나무 수납장 안에 스위치를 세웠습니다

카운터에는 철제 장비함 대신 나무 수납장이 있었어요. 공사 전 사진을 보면 수납장 안에 기존 장비와 도어폰 같은 장치가 같이 들어 있습니다. 공사 후에는 회선 하나를 여러 셋톱박스로 나눠 주는 스위치(현장에서는 L2라고 부릅니다) 세 대를 수납장 안에 세로로 세워 고정했어요. 수납장이 깊지 않아 눕히는 것보다 세우는 쪽이 자리를 덜 차지합니다.

한 층에 객실이 25실이면 복도도 길어요. 복도 끝 방까지 선이 길게 가는 만큼, 공사 전에 장비를 둘 곳에서 가장 먼 방까지 길이를 먼저 봅니다. 랜선은 한 가닥을 100m 안으로 잡는 게 기준이라, 넘을 것 같으면 그 층에 작은 장비함을 하나 더 두는 방법을 같이 봐요. 이 현장은 카운터 수납장 한 곳에 장비를 모았습니다.

작업 전

작업 후

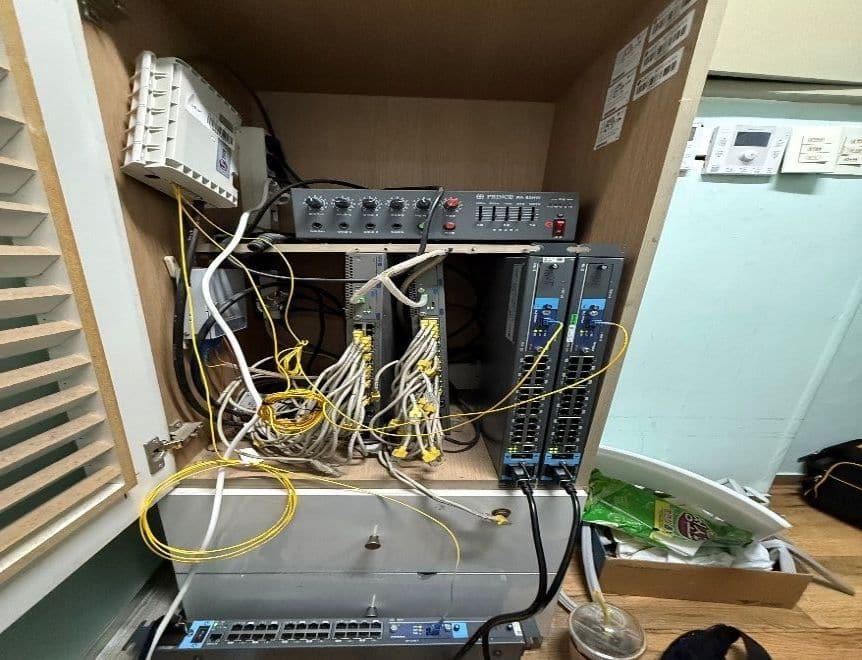

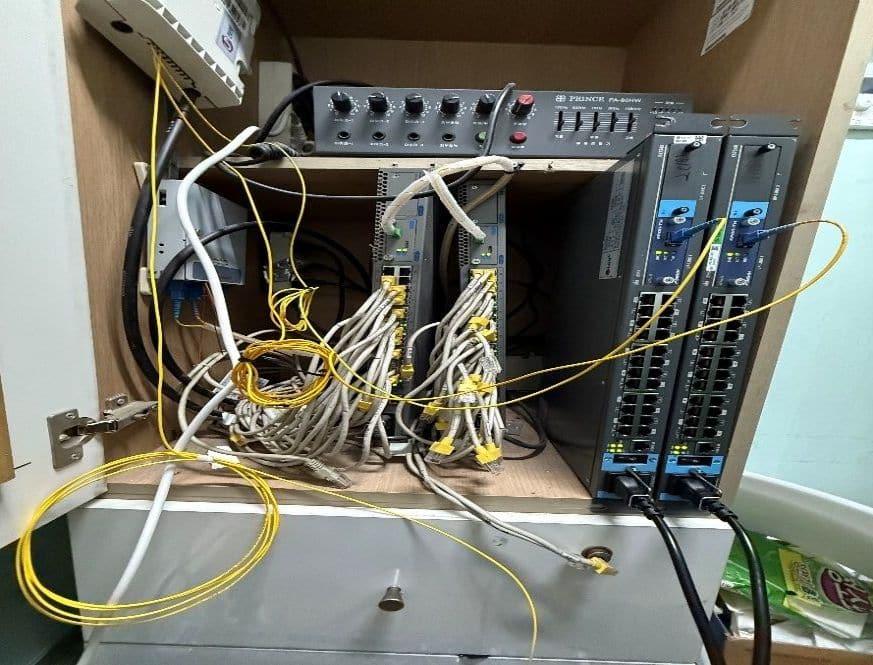

공사 전, 수납장 안 장비와 선

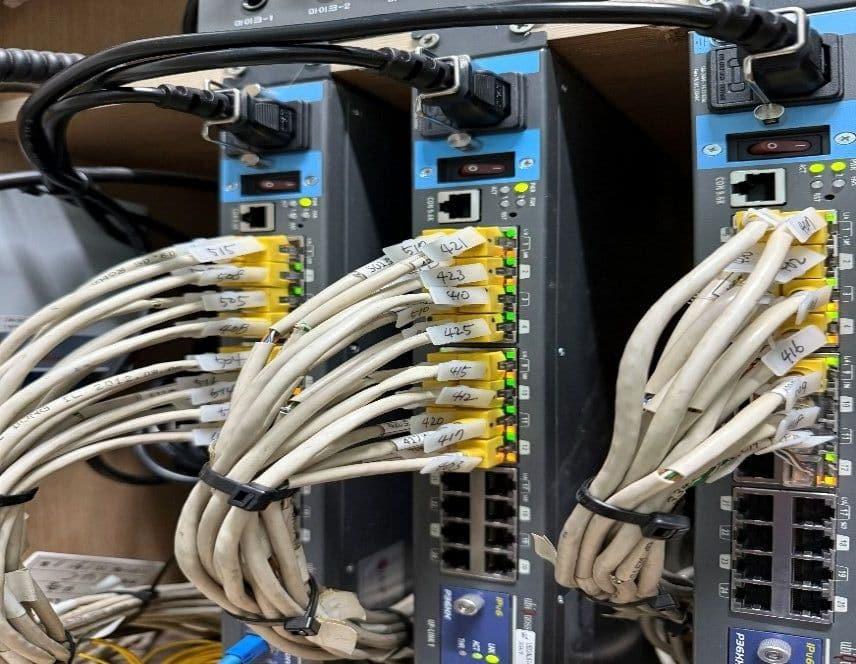

스위치마다 객실 선을 묶어 꽂음

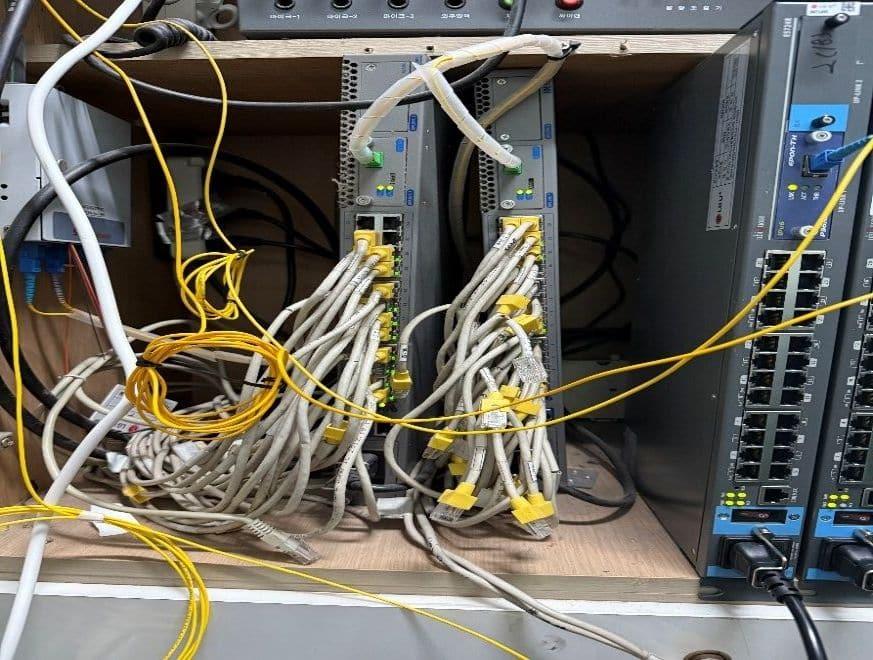

노란 선은 회선이 들어오는 광케이블

나무 수납장은 철제 장비함보다 열이 덜 빠져요. 그래서 스위치를 세울 때 서로 붙이지 않고 간격을 띄우고, 수납장 문을 닫더라도 위아래로 공기가 드나들 틈이 있는지 봅니다. 여름에 장비가 저절로 꺼졌다 켜지면 객실 화면이 잠깐씩 끊기는데, 손님은 그걸 「티비가 이상하다」고 느껴요. 수납장 뒷판에 작은 구멍을 내거나 문을 살짝 열어 두는 것만으로도 차이가 납니다.

03노란 선은 함부로 꺾지 마세요

공사 후 사진에 보이는 노란 선은 보통 통신사 회선이 건물로 들어오는 광케이블이에요. 랜선과 달리 유리 섬유로 된 선이라 세게 꺾이거나 눌리면 회선이 통째로 끊길 수 있습니다. 수납장에 물건을 넣고 빼다 이 선을 누르는 일이 생기지 않게, 노란 선이 지나가는 자리는 비워 두세요. 광케이블이 끊기면 객실 티비뿐 아니라 그 회선을 쓰는 인터넷도 같이 끊깁니다.

04저희가 공사한 숙박시설 가운데 44대는 큰 편입니다

저희 공사 기록에서 객실 배치표가 남은 숙박시설 313곳의 화면 대수를 적은 순서로 늘어놓으면 한가운데가 32대예요. 44대인 이 현장은 보통보다 큰 편이고, 객실이 두 개 층에만 있다는 점에서 드문 구성입니다. 장비 위치가 적힌 230곳 중 175곳이 이 현장처럼 카운터에 장비를 뒀어요. 화면 44대면 회선 하나에 셋톱박스 8대까지라 IPTV 회선은 6개로 계산됩니다. 층별 객실 수와 장비 둘 곳 사진만 보내 주세요. 스위치를 어떻게 나눌지, 회선은 몇 개인지 같이 봐 드려요. 상담은 1661-3699(평일 09:00~18:00), 장애는 1544-8585로 24시간 접수됩니다.
