옆으로 넓은 3층 호텔, 춘천 IPTV 57대는 통신실에서 객실까지 선이 길었습니다

호텔 규모를 말할 때 보통 「몇 층짜리」로 시작하죠. 그런데 통신 공사에서는 층수만큼 중요한 게 건물이 옆으로 얼마나 넓으냐예요. 3층짜리라도 한 층에 객실이 길게 늘어서 있으면, 통신실에서 복도 끝 방까지 선이 아주 길게 갑니다.

강원 춘천의 이 호텔이 그런 건물이었어요. 2025년 12월에 단체형 IPTV 57대를 넣었는데, 객실은 1층부터 3층까지 41실입니다. 층은 낮지만 한 층에 객실이 열몇 개씩 있어서, 1층 통신실에서 복도를 따라 옆으로 가는 선이 깁니다. 화면은 배치표에 객실 번호가 적히지 않은 것까지 합쳐 57대입니다.

01옆으로 넓은 건물은 통신실에서 끝 방까지 랜선 길이를 먼저 잽니다

랜선은 한 가닥이 너무 길면 신호가 약해져요. 통신 배선 기준에서는 장비에서 기기까지 한 가닥을 100m 안으로 잡습니다. 높은 건물은 층을 올라가며 길어지고, 넓은 건물은 복도를 따라 옆으로 길어지는데, 어느 쪽이든 통신실에서 가장 먼 객실까지 길이를 먼저 재 봐요.

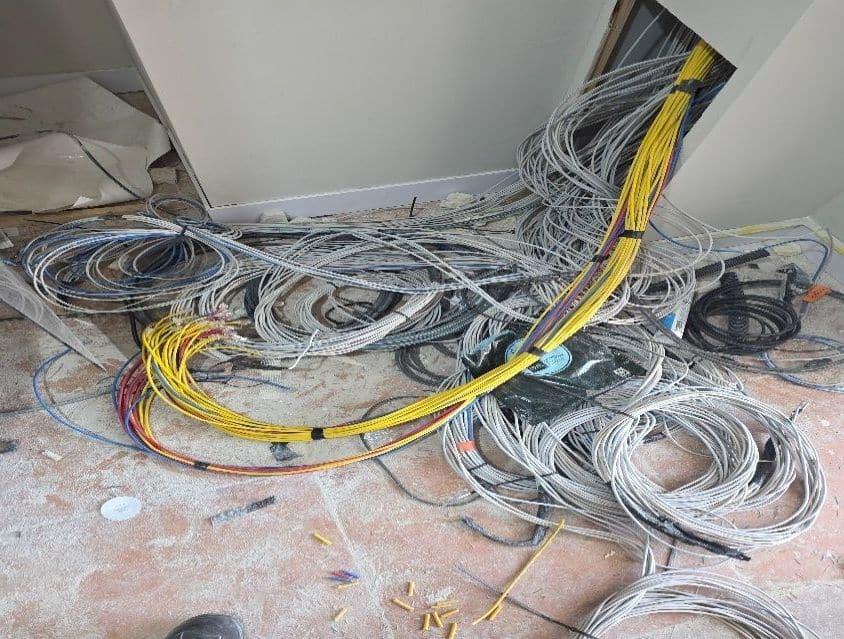

이 현장은 장비를 1층 통신실 한 곳에 모았어요. 공사 중 사진을 보면 객실로 보낼 선이 바닥에 길게 풀려 있는데, 이게 한 가닥씩 객실 하나로 갑니다. 이렇게 풀어 놓고 길이와 방 번호를 맞춘 다음 장비함으로 끌어올려요.

021층 통신실 장비함, 공사 전과 후

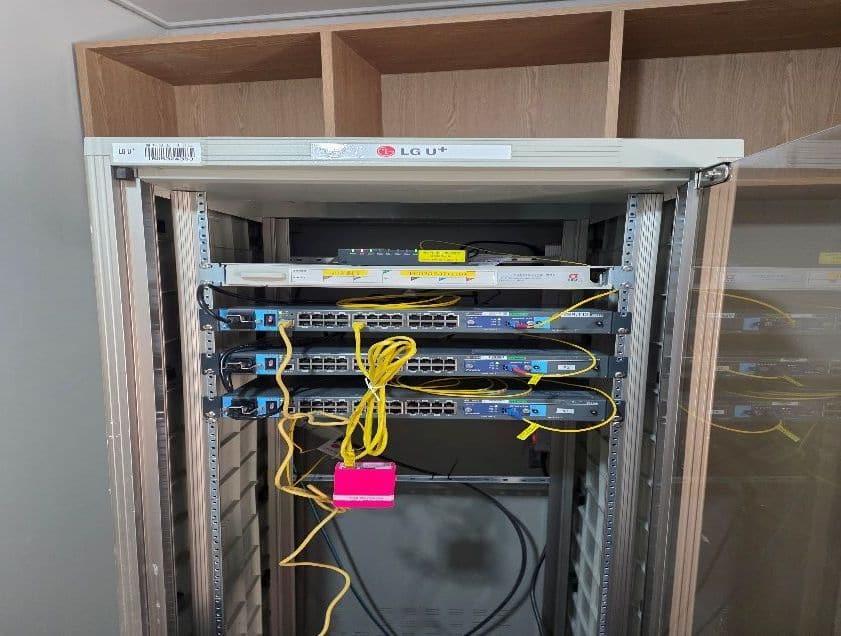

공사 전 장비함에는 기존 장비 몇 대와 노란 선이 들어 있었어요. 공사 후에는 회선 하나를 여러 셋톱박스로 나눠 주는 스위치(현장에서는 L2라고 부릅니다)를 위아래로 세 줄 넣고, 객실에서 온 하얀 선을 스위치마다 묶어 꽂았습니다. 화면 57대면 IPTV 회선은 8개로 계산돼요. 회선 하나에 셋톱박스 8대까지 물릴 수 있어서입니다.

작업 전

작업 후

선이 많은 장비함은 아래쪽에 남는 선을 감아 두는 공간이 필요해요. 사진처럼 장비함 아래로 선 다발이 모이는데, 이걸 바닥에 늘어뜨려 두지 않고 묶어서 걸어 두면 장비함 문을 여닫을 때 걸리지 않습니다.

03티비를 돌리는 받침대 객실은 선 여유를 맞춰 묶었습니다

이 호텔 객실은 티비를 벽에 직접 붙이지 않고, 벽에서 앞으로 뺄 수 있는 받침대(벽걸이 암)에 걸어 두었어요. 손님이 침대에서 보기 좋게 각도를 돌릴 수 있는 구조입니다. 이런 객실은 티비를 돌릴 때 선이 같이 움직이니까, 셋톱박스 선을 너무 짧게 잡으면 빠지고 너무 길게 두면 늘어져요.

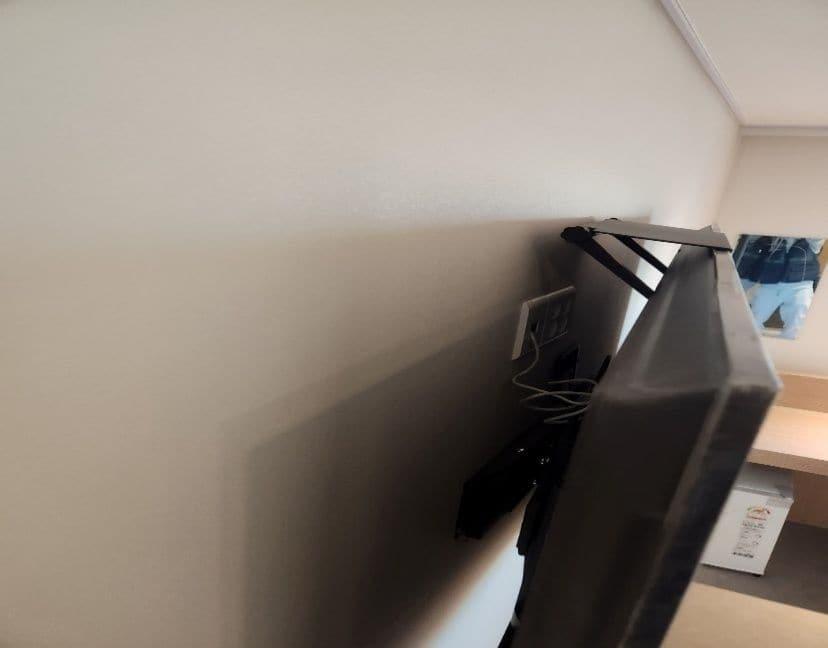

벽에서 앞으로 빼낸 받침대에 걸린 티비

받침대가 접히는 관절 부분

그래서 받침대 객실은 선을 받침대 팔을 따라 묶어서, 티비를 끝까지 돌려도 당겨지지 않을 만큼만 여유를 둡니다. 셋톱박스는 받침대 뒤쪽이나 티비 뒤에 고정해서 티비와 같이 움직이게 하는 경우가 많아요.

04객실 41실에 화면 57대, 객실 밖 화면은 따로 셉니다

이 현장은 객실이 41실인데 화면은 57대예요. 배치표에 객실 번호가 적히지 않은 화면이 16대 더 있다는 뜻입니다. 호텔에서는 로비, 조식당, 피트니스, 엘리베이터 앞처럼 객실 밖에 화면을 두는 곳이 많아서, 견적 때 객실 수만 말하면 이 대수가 빠지기 쉬워요.

• 객실 화면: 객실 수 × 방마다 대수 (한 대씩이면 객실 수와 같습니다)
• 객실 밖 화면: 로비, 조식당, 라운지, 엘리베이터 앞, 직원 휴게실까지 따로 셉니다
• 회선: 두 숫자를 더한 화면 수를 8로 나누고 올림합니다

객실 밖 화면은 객실 화면과 채널 구성이나 켜지는 시간을 다르게 잡는 경우가 많아요. 이 부분은 호텔 로비 티비 글에 따로 정리해 두었습니다.

05넓은 호텔이라면 이것부터 알려 주세요

건물 도면이 있으면 제일 좋고, 없으면 통신실 위치와 복도 끝 객실 번호만 알려 줘도 됩니다. 장비함을 한 곳에 모을 수 있는지, 하나 더 둬야 하는지가 거기서 나와요. 저희 공사 기록에서 장비 자리가 적힌 호텔 111곳 중 23곳은 장비를 두 곳 이상에 나눠 뒀습니다. 객실 수와 화면 수, 통신실 위치를 알려 주세요. 회선 수와 장비 자리를 같이 잡아 드려요. 상담은 1661-3699(평일 09:00~18:00), 장애는 1544-8585로 24시간 접수됩니다.
