전주 의원 IPTV 31대, 장비를 3층과 5층 통신실 두 곳에 나눠 뒀습니다

저희가 가지고 있는 준공서류 504곳을 세어 봤습니다. 통신 장비를 두 곳 이상에 나눠 둔 현장이 77곳이었고, 나머지는 전부 한 곳에 모아 뒀습니다. 제일 흔한 자리는 카운터입니다. 158곳이 거기였어요.

그런데 병·의원 건물은 사정이 조금 다릅니다. 층마다 하는 일이 달라서 선이 한 곳으로 안 모이는 경우가 있거든요. 오늘 꺼내 온 전주 완산구 의원 서류가 그런 경우입니다. 2025년 8월에 마무리한 공사이고, 화면은 31대가 들어갔습니다.

01화면 31대가 3층부터 5층까지 올라갔습니다

배치표에 적힌 방은 28개인데 화면은 31대입니다. 한 방에 두 대가 들어간 방은 없다고 적혀 있고요. 그러면 남은 세 대는 방이 아닌 곳에 걸렸다는 뜻인데, 그게 어디인지까지는 서류에 안 남아 있습니다. 의원에서는 대기실이나 복도, 직원들이 쓰는 공간에 화면이 들어가는 일이 많습니다. 다만 이 건물이 그랬다고 단정할 수는 없어서 여기서는 숫자까지만 적겠습니다.

화면 31대면 IPTV 회선은 4개가 붙습니다. 회선 하나에 화면 여덟 대까지 묶이는 구조라서요. 여기서 꼭 짚어 둘 게 있는데, 이 네 개는 화면 전용입니다. 전자차트가 도는 업무망이나 환자용 와이파이는 여기에 안 들어가고 따로 셉니다. 단체형 IPTV 회선 수 계산에 대수별로 정리해 뒀어요.

02장비는 3층과 5층 통신실 두 곳에 뒀습니다

통신실은 그 층의 통신선과 장비를 한데 모아 두는 작은 방입니다. 서류에는 이 건물의 장비 자리가 5층 통신실, 3층 통신실 두 곳으로 적혀 있습니다. 화면이 걸린 층이 3층부터 5층까지니까 맨 아래층과 맨 위층에 하나씩 둔 셈이에요.

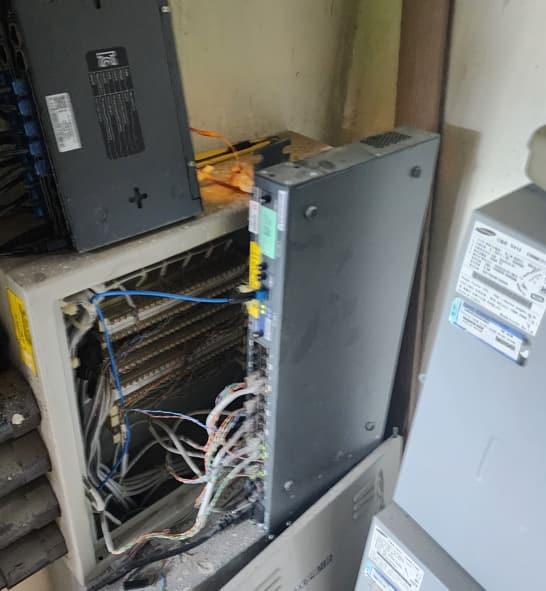

원래 벽에 있던 단자함입니다. 함 안쪽에 가는 전화선이 줄줄이 물려 있고, 그 앞 공간에 장비를 한 대 붙였습니다.

같은 현장의 다른 장비입니다. 꽂힌 선마다 노란 이름표를 달아 뒀고, 앞쪽 표시등에 불이 들어와 있습니다. 남는 선은 묶어서 아래로 내렸습니다.

두 사진을 나란히 보면 장비 상태가 꽤 다릅니다. 하나는 오래된 단자함 안에 자리를 잡았고, 다른 하나는 벽에 새로 세워 붙였어요. 건물이 원래 가지고 있던 공간을 그대로 쓰느냐, 새로 만드느냐에 따라 이렇게 갈립니다.

03방 벽에 있던 랜 단자부터 바꿨습니다

서류에 붙은 사진 이름표는 「UTP 및 키스톤 교체 작업」이라고 돼 있습니다. UTP는 흔히 랜선이라고 부르는 통신선이고, 키스톤은 벽에 붙은 랜 단자 안에 끼우는 네모난 접속 모듈을 말합니다. 쉽게 말하면 방 벽에서 선을 꽂는 구멍을 새것으로 갈았다는 뜻이에요.

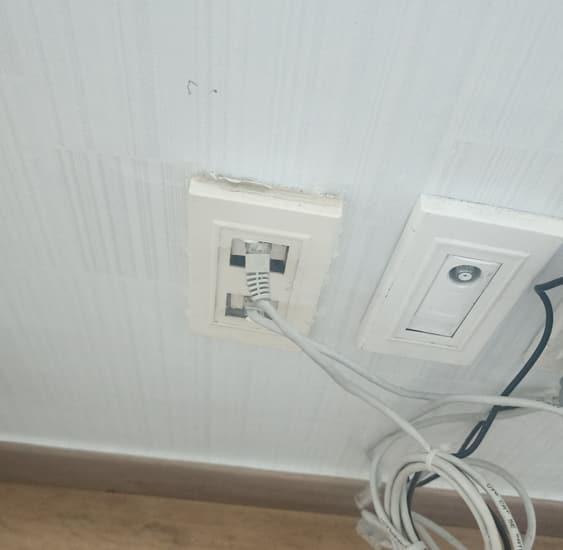

작업 전

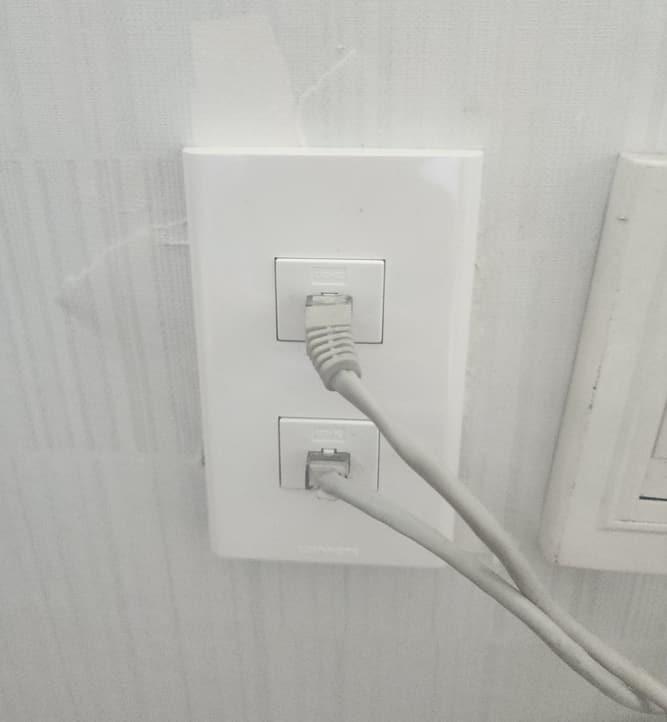

작업 후

작업 전 사진 오른쪽에 동그란 구멍이 있는 단자가 하나 더 보이죠. 그건 예전부터 쓰던 TV용 동축 단자입니다. 단체형 IPTV는 이 동축이 아니라 랜선으로 화면을 보내는 방식이라, 방에 랜 단자가 제대로 살아 있어야 합니다. 그래서 장비만 새로 넣고 방 안 단자를 그대로 두면 거기서 막히는 일이 생겨요.

04단자 커버를 열면 접속 모듈 두 개가 들어 있습니다

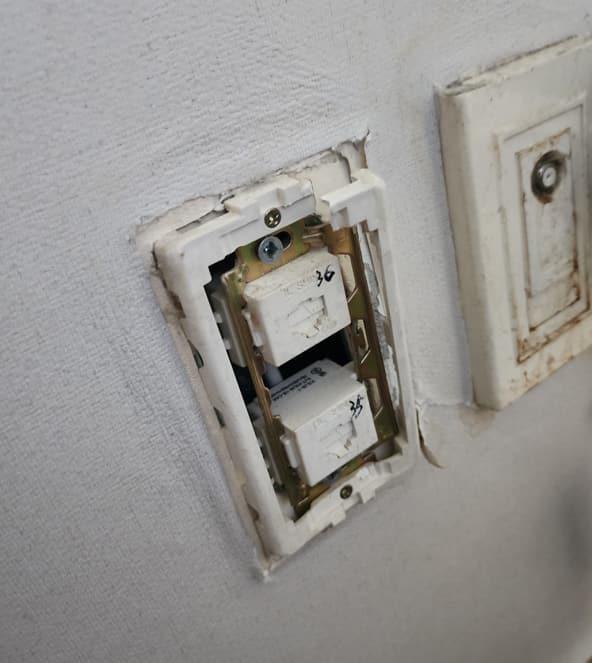

커버를 벗기면 이렇게 생겼습니다. 금속 틀에 접속 모듈 두 개를 위아래로 끼우고, 모듈마다 손으로 번호를 적어 뒀습니다.

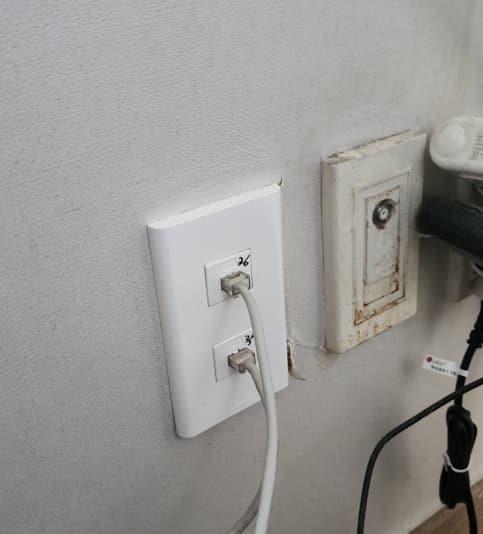

다른 자리에서 같은 작업을 한 모습입니다. 꽂는 구멍 위쪽에도 번호가 적혀 있고, 옆의 낡은 단자는 원래 있던 동축 단자입니다.

번호를 적는 이유는 통신실에 달아 둔 이름표와 짝을 맞추기 위해서입니다. 방 쪽에 번호가 있고 장비 쪽 선에도 같은 번호가 있으면, 그 방만 화면이 안 나올 때 통신실에서 해당 선 하나만 보면 됩니다. 번호가 없으면 층 전체를 뒤지게 돼요.

방에 단자가 두 개인 것도 쓸모가 있습니다. 하나는 화면 쪽으로, 하나는 다른 용도로 나눠 쓸 수 있거든요. 처음 공사할 때 두 개를 넣어 두면 나중에 한 자리를 더 쓰려고 벽을 다시 뜯지 않아도 됩니다.

05장비가 층마다 있으면 한 층만 안 나올 때 범위가 빨리 좁혀집니다

장비를 두 곳에 나눠 두면 좋은 점이 하나 있습니다. 어느 층이 안 나온다는 연락이 왔을 때, 그 층 선이 어느 장비에 물려 있는지로 볼 곳이 먼저 반으로 줄어듭니다. 한 곳에 다 모여 있으면 그 한 곳에서 선을 더 많이 들여다봐야 하고요.

대신 관리할 곳이 두 곳이 됩니다. 장비마다 전원이 따로 들어가니까 어느 한쪽 전원이 내려가면 그 쪽에 물린 층만 조용히 멈출 수 있어요. 그래서 나눠 둔 건물은 두 곳 다 어디 있는지 적어 두고, 전원 콘센트를 다른 용도로 빼 쓰지 않는 게 좋습니다.

1. 1

   안 나오는 범위부터 말해 주세요

   한 방인지, 한 층 전체인지, 건물 전체인지에 따라 볼 곳이 달라집니다. 접수할 때 이 한 줄이면 됩니다.

2. 2

   그 층 장비에 불이 들어와 있는지 봅니다

   통신실 장비 앞면 표시등이 아예 꺼져 있으면 전원이나 장비 쪽 문제입니다.

3. 3

   방 벽 단자에서 선이 빠지지 않았는지 봅니다

   한 방만 안 나올 때는 청소나 가구 이동 중에 선이 빠져 있는 경우가 흔합니다.

06병원·의원 화면 공사를 앞두고 있다면

의원 건물은 층마다 쓰임이 달라서 견적 단계에서 숫자가 어긋나기 쉽습니다. 방 개수만 세면 대기실이나 복도에 들어갈 화면이 빠지고, 건물 층수만 세면 화면이 안 올라가는 층까지 들어갑니다. 저희는 방 배치표와 층별 쓰임을 같이 보고 대수를 잡습니다. 병실 화면이 안 나올 때 보는 곳이나 대기실 티비를 가정용으로 써도 되는지도 같이 보시면 도움이 됩니다.

지금 다른 통신사를 쓰고 있어도 상담은 됩니다. 층수와 방 개수, 그리고 통신실이나 장비함 사진 한 장만 알려 주면 회선이 몇 개 필요한지, 장비를 몇 곳에 둬야 하는지까지 같이 잡아 드려요. 남은 약정과 위약금은 계약마다 달라서 상담 시 확인해 드립니다. 신규·변경 상담은 1661-3699(평일 09:00~18:00)로 주시면 되고, 지금 화면이 안 나오는 장애는 24시간 받는 1544-8585로 바로 접수하시면 됩니다.
