층마다 방 수가 다른 건물에 IPTV 32대, 남원 현장 장비함 배선 기록

건물마다 층별 방 수가 똑같으면 공사가 단순해요. 층마다 같은 수의 선이 올라오니 장비함에서도 층별로 똑같이 나누면 됩니다. 그런데 실제 건물은 그렇지 않은 경우가 많아요. 어떤 층은 방이 많고, 어떤 층은 방이 몇 개 없거나 아예 다른 용도로 쓰입니다.

전북 남원의 이 건물이 그랬어요. 2026년 2월에 단체형 IPTV 32대를 넣었는데, 공사 배치표를 보면 방이 2층에 16실, 3층에 14실, 5층에 3실이고 4층 방 번호는 없습니다. 방 번호에 4로 끝나는 번호도 쓰지 않는 건물이에요. 장비는 1층 카운터에 모았고, 화면 32대에 IPTV 회선은 4개가 들어갔습니다.

01층마다 방 수가 다를 때 스위치 포트를 나누는 법

장비함 안에는 회선 하나를 여러 셋톱박스로 나눠 주는 스위치(현장에서는 L2라고 부릅니다)가 들어가고, 방에서 올라온 선을 스위치 포트에 하나씩 꽂아요. 층마다 방 수가 비슷하면 스위치 한 대가 한 층을 맡게 하면 되는데, 이 건물처럼 16실, 14실, 3실이면 그렇게 딱 떨어지지 않습니다.

이럴 때는 방 수가 많은 층부터 포트를 차례로 배정하고, 남는 포트에 방 수가 적은 층을 붙여요. 5층 3실처럼 적은 층은 다른 층 선과 같은 스위치에 들어가게 되는데, 그래서 선마다 방 번호 표를 붙이는 게 더 중요해집니다. 「5층은 둘째 스위치 마지막 세 포트」처럼 장비함 안쪽에 한 줄 적어 두면 장애 때 바로 찾을 수 있어요.

021층 카운터 장비함, 공사 전과 후

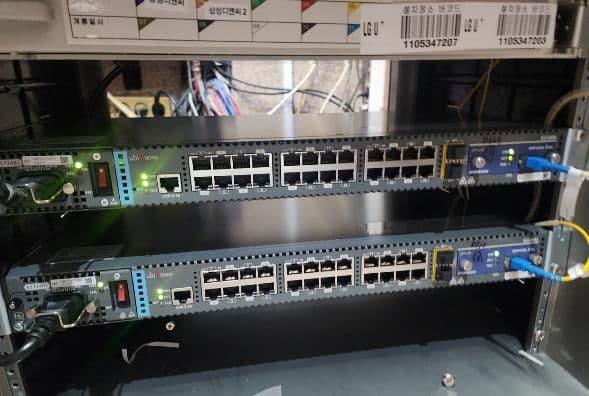

공사 전 사진을 보면 장비함 안에 기존 스위치들이 있고, 장비마다 바코드 스티커가 붙어 있어요. 공사 후에는 같은 장비함에 객실 선을 빨강, 파랑, 노랑 선으로 연결해 스위치 포트에 꽂았습니다. 색이 섞여 보이지만 장비함 안에서는 쓰임새마다 색을 나눠 쓰는 경우가 많아요.

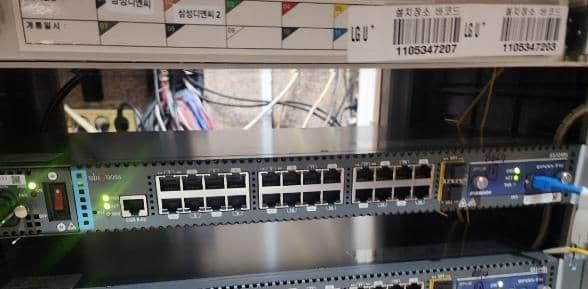

작업 전

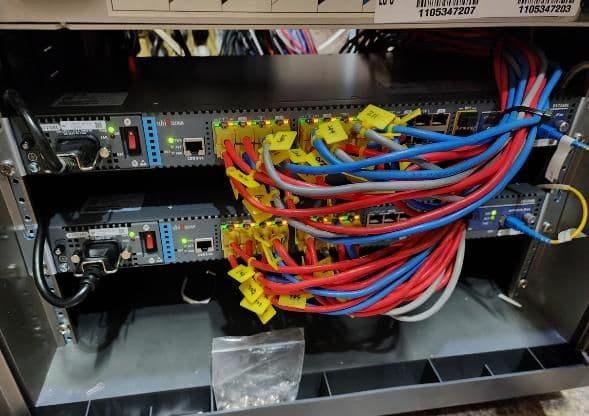

작업 후

스위치 포트마다 방 하나씩

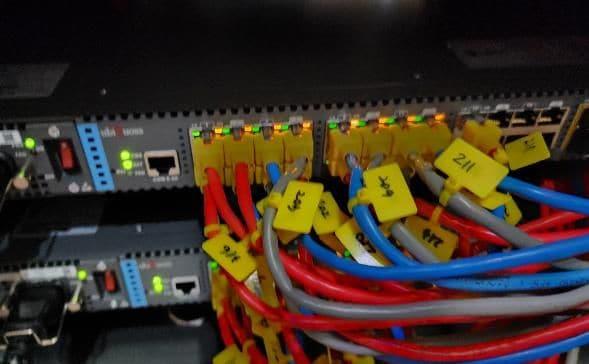

노란 표로 방 번호 표시

기존 장비에 붙은 바코드 스티커는 떼지 않고 그대로 둡니다. 통신사가 장비를 관리할 때 쓰는 표시라서, 장애 접수 때 이 번호를 불러 달라고 할 때가 있어요.

카운터 장비함은 직원분이 가장 자주 여는 장비함이기도 해요. 그래서 공사가 끝나면 어느 스위치가 몇 층인지, 불빛이 어떻게 보이면 정상인지를 한 번 짚어 드립니다. 5층처럼 방이 몇 개 없는 층은 다른 층 선과 섞여 있어서, 「5층 방만 안 나온다」는 연락이 오면 표를 보고 그 세 포트만 보면 됩니다.

03방 번호가 비어 있는 층이 있을 때

배치표에 4층 방 번호가 없다는 건 4층에 화면이 들어가지 않았다는 뜻이에요. 4층이 다른 용도로 쓰이는 층인지, 층 번호를 건너뛴 건물인지는 공사 자료만으로는 알 수 없습니다. 다만 이런 건물은 나중에 비어 있는 층에 화면을 더하고 싶어질 때가 있어서, 공사 때 그 층으로 선이 지나갈 길이 있는지 같이 봐 두면 좋아요.

• 비어 있는 층에도 층과 층 사이 배관이 지나가는지 봅니다. 나중에 선을 더 넣을 때 그 길을 씁니다.
• 장비함 스위치에 남는 포트가 있는지 봅니다. 화면을 몇 대 더할 여유가 있으면 장비를 바꾸지 않아도 됩니다.
• 화면이 8의 배수를 넘어가면 회선이 하나 늘어납니다. 32대에서 한 대만 더해도 33대가 되어 회선이 5개가 됩니다.

마지막 항목이 견적에서 자주 놓치는 부분이에요. 이 현장은 화면 32대에 회선 4개로 딱 맞게 들어갔는데, 여기서 한 대만 늘어도 회선이 하나 더 필요합니다. 증설할 때 무엇을 보는지는 IPTV 증설 글에 정리해 두었어요.

04층마다 방 수가 다른 건물이라면

층별 방 수와 장비 둘 곳만 알려 주세요. 장비함에서 스위치를 어떻게 나눌지, 회선은 몇 개인지 바로 계산해 드립니다. 비어 있는 층에 나중에 화면을 더할 생각이 있으면 그것도 같이 말씀해 주세요. 상담은 1661-3699(평일 09:00~18:00), 장애는 1544-8585로 24시간 접수되고, 지금 다른 통신사를 써도 비교해 드려요.
